Motorni koder

Inkrementalni enkoderi pružaju informacije o položaju za rotirajuće osovinu proizvodnjom neprekidnih serija impulsa. Ovi impulsi odgovaraju povećanjima rezolucije na kodnom disku. Instrumentalni enkoderi vratila su najčešće primijenjeni industrijski enkoderi na svijetu, s opsežnim rasponom faktora oblika i vrsta izlaza. EPC nudi širok spektar inkrementalnih enkodera osovina pogodnih za aplikacije u rasponu od finog instrumenta za robusne, industrijske jake povratne informacije.

Pošaljite upit

Uvod u proizvod

Uvođenje

Inkrementalni enkoder je visoko sofisticiran elektromehanički uređaj koji reprodukuje ključnu ulogu u precizno mjernim promjenama u pokretu i smjeru. Ovi su enkoderi dizajnirani da budu izuzetno precizni i pouzdani, čineći im bitne komponente u širokom rasponu aplikacija.

Postorniji rotacijski enkoderi poznati su po generiranju A / B digitalnih izlaznih signala. Ti se signali zasnivaju na određenom broju impulsa po rotaciji, što omogućava precizno mjerenje uglađenog pokreta. Pretvaranjem kutnog pokreta osovine u kodu (kodiran), inkrementalni enkoderi mogu odrediti ne samo brzinu, već i relativni položaj osovine s velikom preciznošću.

Jedna od ključnih prednosti inkrementalnih enkodera je da pružaju u blizini trenutnih povratnih informacija o promjenama položaja. To ih čini idealnim za aplikacije u kojima su visoko precizna mjerna i kontrola kretanja od najveće važnosti. Na primjer, u polju robotike, inkrementalni enkoderi se široko koriste za osiguravanje preciznog pokreta i pozicioniranja robotskih ruku i drugih mehaničkih komponenti.

U roboticima je potreba za precizno mjerenje i kontrola od suštinske važnosti za zadatke kao što su montaža, operacije izbora i stavljanja i autonomne navigacije. Inkrementalni enkoderi pomažu robotima da precizno određuju svoj položaj i kretanje, omogućavajući im da obavljaju zadatke sa visokim stepenom tačnosti i ponovljivosti.

Štaviše, inkrementalni enkoderi se koriste i u drugim industrijama kao što su vazduhoplovstvo, automobilski i proizvodnju. Na ovim poljima su zaposleni u aplikacijama kao što su upravljačka kontrola alata, transportnih sistema i servo motora za osiguravanje preciznog pozicioniranja i kontrole kretanja.

Zaključno, inkrementalni enkoderi su moćni elektromehanički uređaji koji nude precizno mjerenje pokreta i smjera. Svojom mogućnošću generiranja digitalnih izlaznih signala i pružaju u blizini trenutačkih povratnih informacija o promjenama položaja, oni su neophodni za aplikacije koje zahtijevaju visoko precizno mjerenje i kontrolu kretanja, poput robotike i drugih industrijskih aplikacija.

Aplikacije

Kontrola motora

Povratne informacije: Inkrementalni enkoderi mogu pratiti rotacijsku brzinu motora u realnom vremenu i navlačiti signal brzine natrag na upravljački sustav da precizno podesimo vožnju struje motora i postigne stabilnu kontrolu brzine motora. Na primjer, u upravljanju vretenama motora alata numeričkog upravljačkog stroja, kroz povratne informacije inkrementalnog davača može se osigurati tačnost brzine vretena pod različitim tehnologijama obrade.

Kontrola položaja: Koristi se za određivanje položaja motora i pomažu u postizanju preciznog startala i pozicioniranja motora. U transportnoj opremi automatizirane proizvodne linije motor treba precizno prevoziti radne dijelove na određeni položaj. Inkrementalni koder može pružiti informacije o položaju za motor kako bi se osigurala tačnost prenošenja.

Polje robotike

Zajednička kontrola kretanja: Svaki spoj robota obično vozi motorom. Inkrementalni koder instaliran je na spojni motor za nadgledanje kutne promjene i brzine kretanja spoja. To omogućava robotu da precizno obavlja različite akcije poput hvatanja, zavarivanja i montaže. Na primjer, u zavarivačkom robotu u fabrici za proizvodnju automobila, inkrementalni davač osigurava da zavarivački pištolj robota može precizno doći do pozicije za zavarivanje i poboljšati kvalitetu i efikasnost zavarivanja i efikasnost.

Navigacija i pozicioniranje: Neki mobilni roboti koriste inkrementalne enkodere u kombinaciji s drugim senzorima za navigaciju i pozicioniranje. Mjerom rotacije kotača, koder može izračunati pomičnu udaljenost i smjer robota, pomažući robotu precizno i izbjeći prepreke u radnom okruženju.

Automatizirana proizvodna linija

Brojanje proizvoda: Na proizvodnoj liniji, inkrementalni enkoder može realizirati brojanje proizvoda otkrivanjem pomične udaljenosti proizvoda na transportnom traku ili vremenu rotacije rotirajućih dijelova. To pomaže precizno prebrojati količinu proizvodnje, nadgledati napredak proizvodnje i kontrolirati kvalitetu. Na primjer, u proizvodnoj liniji za pakiranje hrane, koder može precizno prebrojati broj pakiranih proizvoda kako bi se osigurala tačnost količine ambalaže.

Sinhrona kontrola: U automatiziranoj opremi s sinhronim kretanjem više osnivanja, inkrementalni enkoderi mogu osigurati pokret sinhroniju svake osi. Na primjer, u tiskarskoj štampi, rotacija više valjci treba da održava strogu sinhroniju. Inkrementalni davač može pružiti precizne podatke o položaju i brzinu za kontrolni sustav za postizanje sinhrone kontrole valjka i osigurati kvalitetu ispisa.

Šest ključnih uvjeravanja kvaliteta

Profesionalni tehnički tim

Kvalifikovani tehničari

Napredna proizvodna oprema

Iskusno proizvodno osoblje

Strokvični postupci ispitivanja

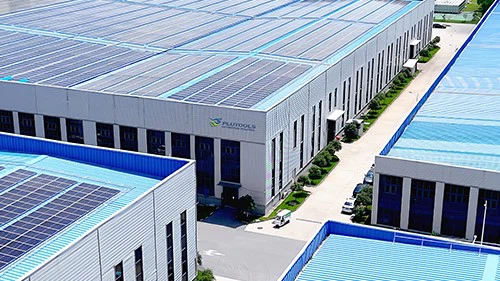

Tvornica kompanije

FAQ

P: Šta je inkrementalni koder?

O: Inkrementalni enkoder je elektromehanički uređaj koji mjeri promjene u pokretu i smjeru. Inkrementalni rotacijski enkoderi generiraju a / b digitalni izlazni signali na osnovu određenog broja impulsa po rotaciji. Na taj se način kutni prijedlog osovine pretvara u kôd (kodiran) kako bi se odredio njenu brzinu ili relativni položaj. Jer inkrementalni davači daju u blizini trenutnih povratnih informacija o promjenama položaja, često se koriste u aplikacijama u kojima je potrebna vrlo precizna mjerna i kontrola kretanja, poput robotike.

P: Kako rade inkrementalni enkoderi?

O: Inkrementalni enkoderi stvaraju fiksni broj impulsa tokom jedne rotacije. Broj impulsa po revoluciji (PPR) definira rezoluciju inkrementalnog davača ili koliko su precizna njena mjerenja.
Iskusni su emitirani kao digitalni izlazni signali koristeći dva inkrementalna kanala (A i B). Ako trebate samo znati brzinu (o / min), ali ne i pravac, koristi se samo kanal. Kada trebate znati i brzinu i smjer, kanali A i B koriste se zajedno.
A i B kanali imaju pomak za fazu 90 električnih stupnjeva. To se naziva kvadraturom jer u jednom ciklusu impulsa postoji 360 električnih stupnjeva. Kada su A i B signali u kvadraturnoj brzini, digitalni izlaz sastoji se od dva kvadratna talasna oblika sa 90- faznom razlikom.

P: Za šta se koriste inkrementalni enkoderi?

O: Inkrementalni enkoderi mogu se koristiti u širokom rasponu aplikacija. Najčešće se koriste zajedno sa kontrolama kretanja za praćenje i usmjeravanje položaja mehaničkih uređaja poput medicinske opreme, AGV-a, alatnih strojeva i mnogih drugih vrsta opreme koje koriste električni motor.
